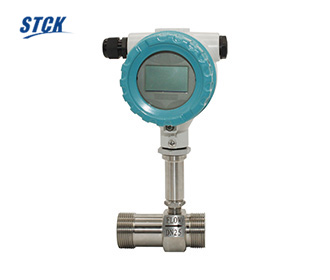

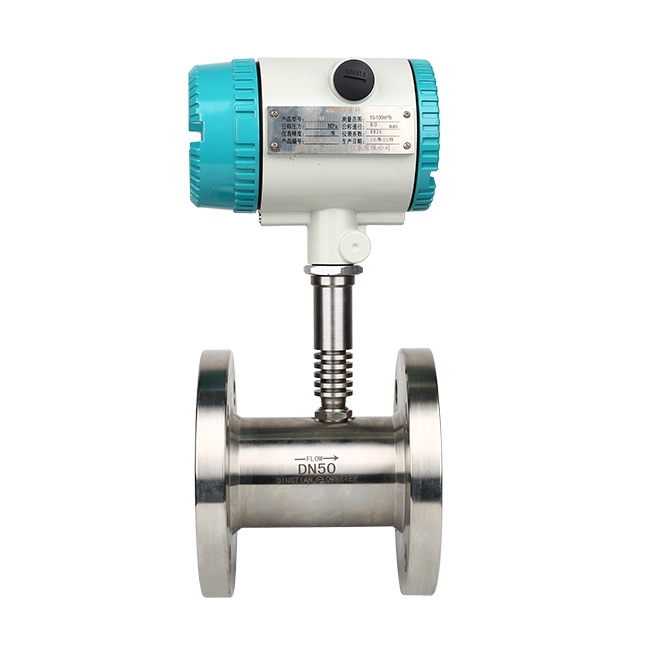

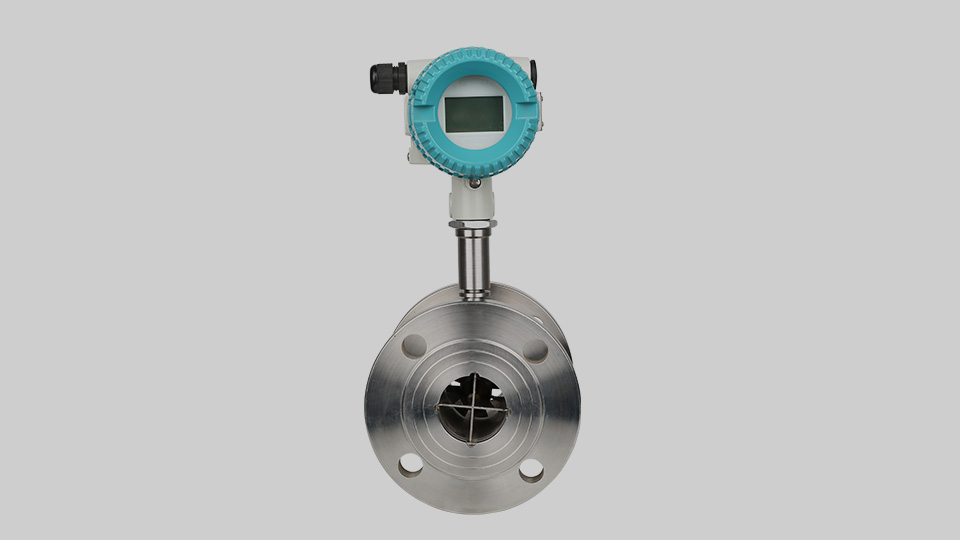

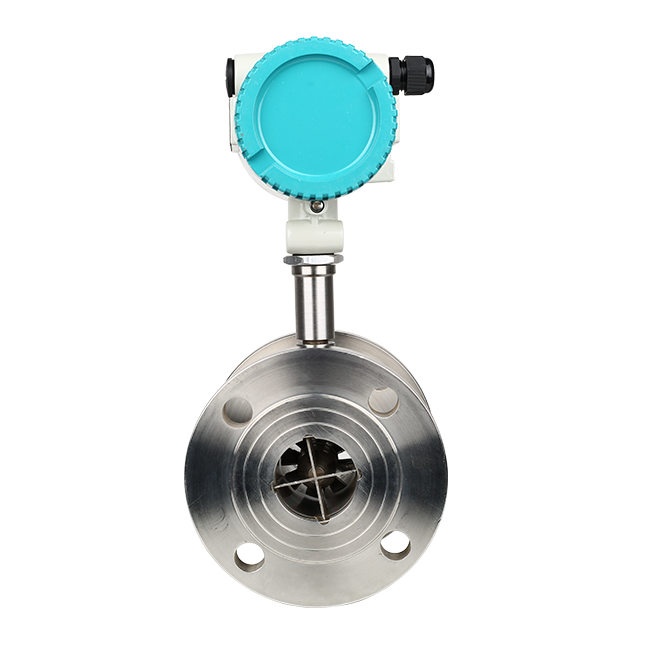

液體渦輪流量計
LWGY系列渦輪流量計是速度式流量計中的主要種類,當被測流體流過渦輪流量計傳感器時，在流體的作用下，葉輪受力旋轉，其轉速與管道平均流速成正比，同時，葉片周期性地切割電磁鐵產生的磁力線，改變線圈的磁通量，根據電磁感應原理，在線圈內將感應出脈動的電勢信號，即電脈沖信號，此電脈動信號的頻率與被測流體的流量成正比。
工作原理
產品優勢
技術參數
產品安裝
行業應用
工作原理專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由永久磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量和累計量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：Q=3600×f/k
式中：
f——脈沖頻率[Hz]；
k——傳感器的儀表系數[1/m]，由校驗單給出。若以[1/L]為單位Q=3.6×f/k
Q——流體的瞬時流量（工作狀態下）[m3/h]；
3600——換算系數。
每臺傳感器的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。
產品優勢專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業測量精度高: 液體渦輪流量計測量精度高，可以達到±0.5%~±1%的測量精度，可以滿足大多數流量測量的要求。響應速度快: 液體渦輪流量計的響應速度極快，可以實現即時測量，同時具有良好的線性性，使得其在控制流量時具有很高的可靠性。結構簡單、使用方便: 液體渦輪流量計結構簡單、使用方便，不需要特別的安裝要求，可以直接安裝在管道上使用，同時還可以通過不同的顯示/信號輸出方式來滿足不同的使用需求。技術參數專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業執行標準 渦輪流量傳感器（JB/T9246-1999） 連接方式 螺紋、卡箍、法蘭、夾裝式 精度等級 ±1%R、±0.5%R、±0.2%R（需定制） 傳感器材質 304、316不銹鋼等 使用條件 介質溫度：-20℃～+120℃ 環境溫度：-20℃～+60℃
相對濕度：5%-90% 大氣壓力：86Kpa～106Kpa信號輸出功能 脈沖信號、4-20mA信號 通訊輸出功能 RS485通訊、HART協議等 工作電源 外電源：24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等
內電源：1組3.6V10AH鋰電池，電池電壓在2.0-3.0V時均可正常工作信號線接口 基本型：豪斯曼接頭或自帶三芯線纜；防爆型、內螺紋M20*1.5 防爆等級 Exia II CT或Exd II BT6 防護等級 IP65或更高可定制
產品安裝安裝位置和方向液體渦輪流量計應安裝在水平管道上，并且在水平面上的傾斜度應不超過5度。液體渦輪流量計應安裝在水平管道上，并且在水平面上的傾斜度應不超過5度。流量計安裝在彎頭、死角處或者直管前后均應保證一定的直管段，其中進口端的直管長度不得少于10倍管道直徑，出口端的直管長度不得少于5倍管道直徑。
安裝管道：流量計應安裝在干燥、清潔的管路上，避免化學腐蝕、脈動流等對流量計帶來的影響。確保管道直徑和流量計的內徑相同或比流量計的內徑略大，當管道直徑比流量計的內徑小時，會對精度帶來影響。避免管道漏氣，漏氣會影響液流速度，從而影響流量計的精度。安裝附件配套的閥門、截止閥、調節閥應正確安裝，閥門應在流量計進口、出口管道上配備。安裝一個過濾器能夠保護流量計避免雜物進入，并且能夠延長流量計運行壽命。注意附件的類型和材質，配套的附件要與管路和流體相匹配，以確保精確測量和長期穩定運行。其他注意事項：對于特殊的介質，應該針對流量計進行選型，選擇適合的流量計。如需測量高粘度液體，安裝時應考慮管道加熱和加熱元件的選擇，以確保流量計正常工作。安裝后需進行靜態和動態壓力試驗，檢查流量計的密封性和精度是否符合要求。總之，正確的安裝液體渦輪流量計對于確保精確測量和長期穩定運行至關重要。在安裝過程中，應注意以上幾個方面，以達到最佳測量效果。相關產品X日本伊人久久午夜-超碰久操大香蕉-欧美日韩日报网站欧美日韩中文字幕欧美色-欧美日韩久久久久精品 | 国产嫩草一区二区三区在线观看-91人妻精品久久久久久久久久-天天综合精品日日夜夜-日韩不卡av电影在线观看 | 人妻人人爽人人澡人人精品蜜桃-午夜精品久久久久久久91密桃-久久这里只有精品av-老司机久久精品福利 | 国产成人大片在线观看-熟妇人妻中文字幕在线视频-久久精品一区二区三区四区-欧美精品久久99久久 beeg老熟妇喷水-av黄色一级片在线观看第二区-亚洲av日韩综合一区在线观看-婷婷www久久 | 日韩人妻中文字幕合集-超碰98大香蕉-成人av精品免费观看网址-国产91欧美在线 | 大香蕉一本在线中文-日本熟妇人妻在线观看-日韩在线播放专区av-91精品久久久久久综合五月天 | 亚洲欧美日韩一区综合网-日韩欧美伦理三级-日韩 制服 人妻 丝袜 在线-欧美精品熟妇久久久 | 超碰在线97国产17se-91麻豆精品传媒国产av在线播放-日本道专区中文字幕22-日本久一区中文字幕 | 91久久国产视频网-3d彩漫专区一区二区三区-国产av躁一二三区-2020中文字幕超清在线观看 | 久久国产精品免费久久久-1024你懂的人妻欧美日韩-久久久久亚洲精品免费-一本一道久久a久久综合蜜桃 | 97精品免费在线观看视频-日韩欧美亚洲另类电影-国产亚洲欧美日韩一区二区三区-久久久精品2020免费观看 | 91精品国产综合久久久久久丝袜-久久躁少妇熟女人妻2017-午夜麻豆免费视频网站-久久爱免费在线视频观看 | 日韩免费激情网站-国产成人a一片免费看-av中文字幕在线观看一区二区三区-777久久久精品一区二区三区 | 久久99免费福利视频-色婷婷综合久久久久中文一区二-国产久久久9999-人妻熟女中文字幕一区二区 | 欧美一卡二卡三不卡-欧美一区二区三区激情视频播放-久久久精品人妻视频-日韩av网站在线观看 | 久久久久久久午夜精品-中文字幕大香蕉在线看-91精品国产99久久久久-欧美黑人巨大吊 | 人人妻人人妻人人爱-亚洲成熟女性毛茸茸-婷婷婷婷婷婷婷婷婷婷-六月婷婷久久久久久 | 日韩剧情电影好看的推荐-国产一区二区三区在线视频-丁香婷婷社区五月天-嫩色av一二三四av精品 | 蜜臀 一区二区三区 亚洲-精品人妻,一区二区-天天爽天天摸天天插-91青青操在线视频 | 日韩精品视频一-亚洲熟女一区二区三区四区-福利一区福利二区看片-亚洲欧美国产中文视频 | 日韩剧情电影好看的推荐-国产一区二区三区在线视频-丁香婷婷社区五月天-嫩色av一二三四av精品 | 人人妻人人添人人爽欧美一区-97精品国产999-国产av一区二区三区色噜噜-99国产精品成人在线 | 国产精品久久久久久妇女主任-九九夜夜操妹子视频-人妻中文字幕影片网-少妇久久久久久久蜜桃 | 91高潮胡言乱语对白刺激国产-精品国产91久久久久久动漫-日韩av精品在线观看-久久婷婷人人爽 | 久久精品人妻一区久久久久久-久久99逼综合-国产又粗又爽一区-熟女人妻中文字幕在线观看 | 清纯唯美激情亚洲综合另类-五月婷婷久久久综合-熟女人妻のav中文字幕精品-日韩少妇久久精品 | 隔壁人妻中文一区-国产,欧美,日韩,亚洲,一区第一页-婷婷免费中文字幕-日韩 另类 欧美 | 久久婷香五月综合色啪-日韩高清人妻中文字幕一区二区-亚洲熟女久久一区-亚洲中文精品人人免费 | 久久久久激情视频诱惑-九九九九九九九九色-麻豆亚洲一区麻豆-超碰在线97中文字幕 | 国产成人同性恋视频-色综合久久婷婷伊人-久久精品高清av一区二区三区-日韩欧美一区亚洲 | 精品午夜一区二区三区四区-91精品91久久久久77777久久玖玖九九-色婷婷久久狠狠干-久久亚洲欧美熟女 | 国产超碰caoporn-久久久久亚洲av综合-日韩毛片免费观看视频-日韩一级片日本免费一级 | 久久久久久久久久影视-久久久伦理一区二区三区-99久热国产精品-av在线免费观看网址大全 | 精品日韩成人在线观看-亚洲高清偷拍一区二区三区-在线日韩亚洲av电影-久久蜜桃一区二区精品视频 欧美人妻中文字幕一区第一页-日韩av一级在线观看-日韩免费在线播放网站-欧美阿v高清资源不卡在线播放 | 国产精品久久久久久久影视-久久免费精品视频20-国产视频专区一区二区三区-国产精品色哟哟视频 | 亚洲天堂中文字幕在线播放-欧美日韩免费高清一区色橹橹-狠狠操夜夜操天天操-欧美日韩h片在线观看 | 麻豆国产传媒61国产av在线观看-欧美日韩在线播放一区二区-麻豆精品在线国产-美日韩区二区三区久久久 | 黑人侵犯人妻一区二区-久久久久久一区二区三区四区别墅-日韩少妇熟女av在线观看-久久精品中文人妻一区二区三区 | 高潮激情一区二区三区-亚洲av无乱一区二区三区性色-天天射天天操天天要-精品久久人人爽天天玩人人妻 | 国产精品日韩后入式-91人妻操爽精品-日韩人妻中文字幕毛片a√-中文字幕一区二区四季 | 麻豆精品国产免费-91久久天天躁狠狠躁夜夜-日韩精品成人aⅴ视频-成人黄页在线观看视频 |
