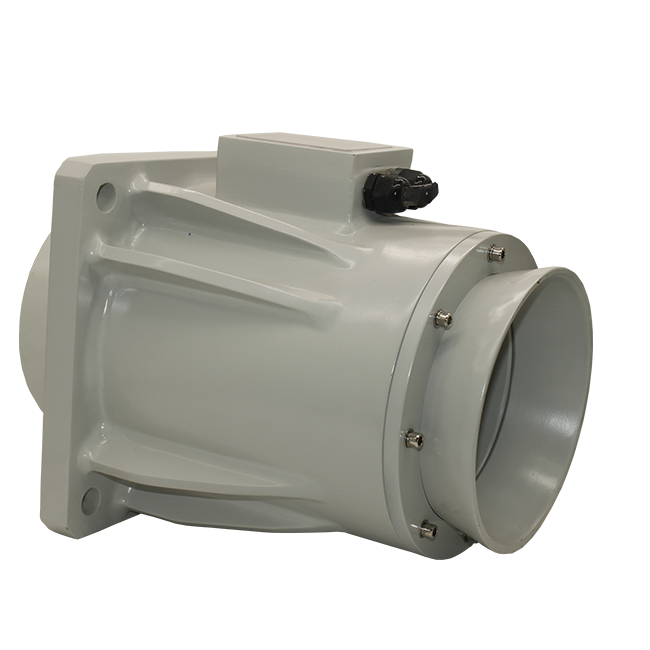

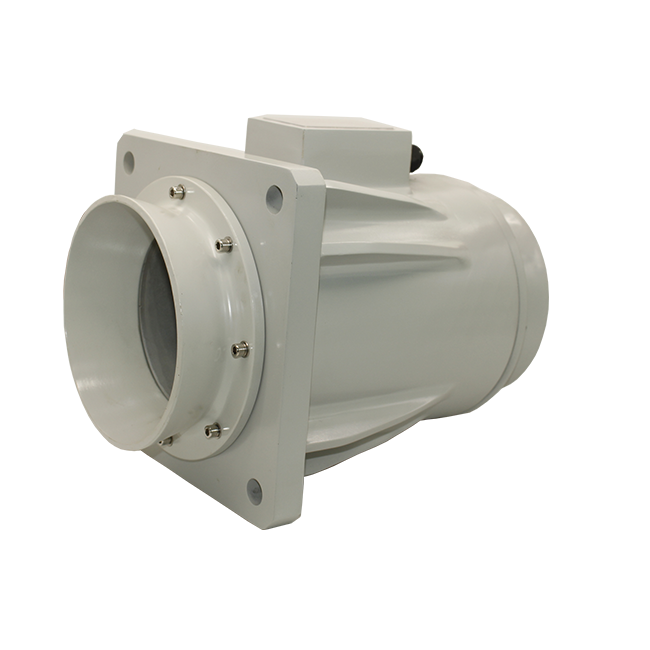

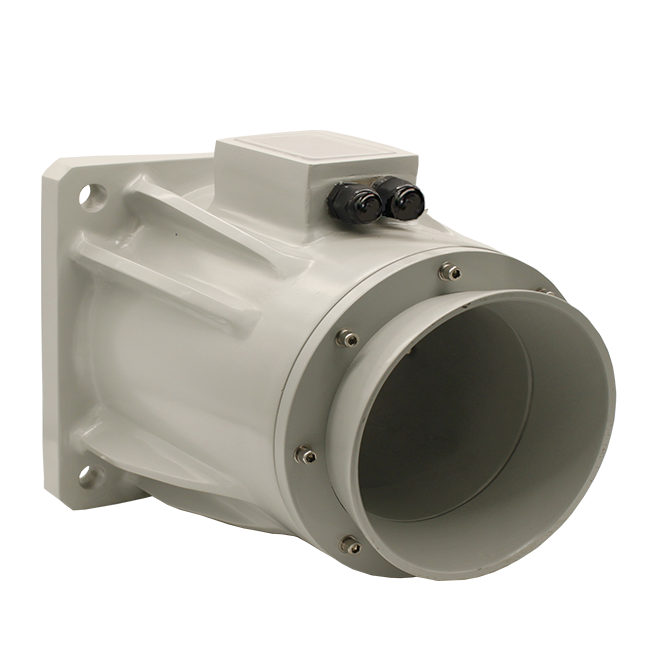

潛水型電磁流量計

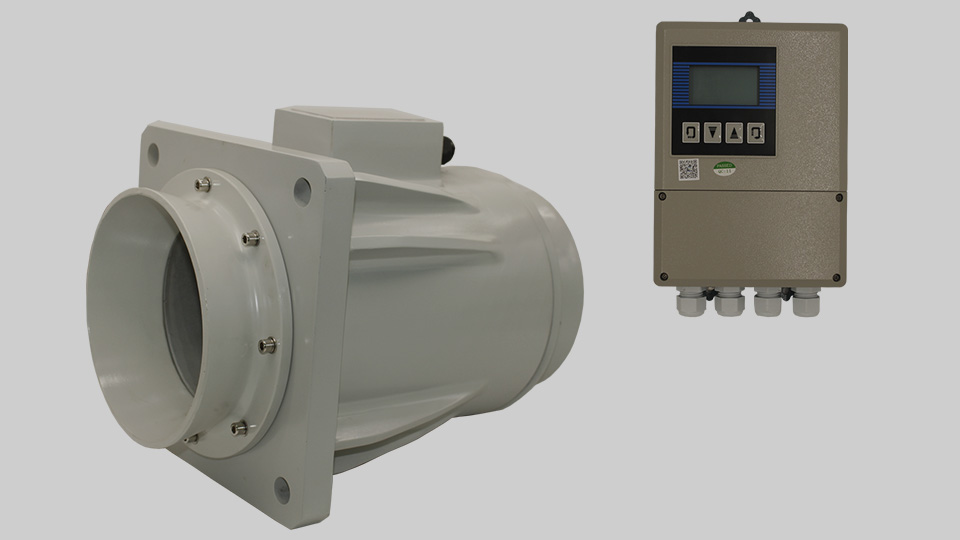

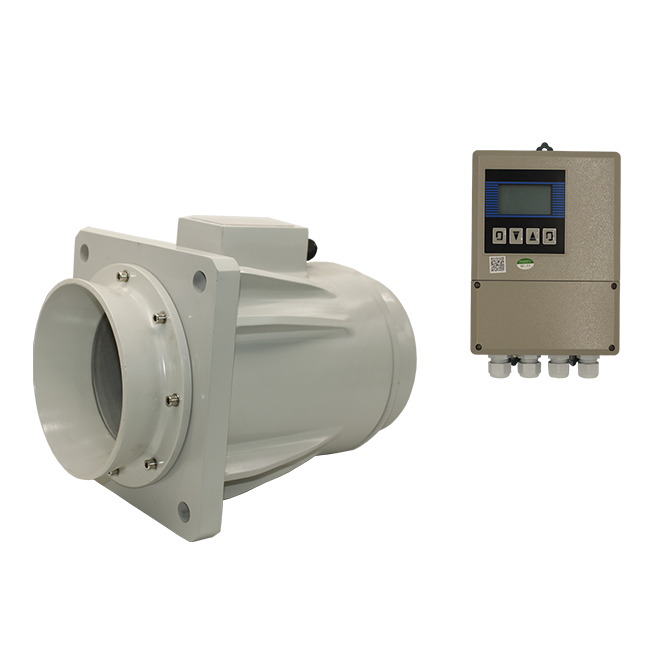

STLD/Q型潛水電磁流量傳感器和L-mag型電磁流量轉換器配套組成，用于連續測量明渠、暗渠或管道中各種導電液體或液固兩相介質的體積流量。 全塑結構密封可靠，無活動部件，無阻力件，耐腐蝕，結構簡單，工作可靠。 測量精度不受被測介質溫度、壓力、粘度、密度 (包括液固比）等物理參數變化的影響，只要被測介質電導率大于20μS/cm，儀表測量不受電導率變化的影響。 參勵磁方式為 的低頻方波恒流勵磁，因而抗干 擾能力強，工作可靠，性能穩定。并且轉換器與 傳感器具有互換性。 適用于測量液固兩相介質，如帶有懸浮物、固體 顆粒、纖維等或粘性較大的導電性的漿液，也可以用來測量泥漿、污水、紙漿、礦漿、化學纖維漿等介質的流量。 適用于明渠、暗渠、河道測量。適用于圓形、矩形、梯形和其它形狀的渠道。測量不受河水上漲，潮汐，下游水位等變化的影響 。 對上下游直渠段要求低，安裝要求低，能在原有渠道上稍加改造即可。施工周期短，安裝施工費用低。 采用仿真?zhèn)鞲衅鳎ǚ至髂Ｐ停┛蓴U(kuò)大流量測量范圍。
工作原理
產品優勢
技術參數
產品安裝
行業應用
工作原理專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業將STLD/Q型潛水電磁流量傳感器裝在帶孔的閘板上，置于渠道中，使液體全部經過傳感器流出，測量傳感器內的流量即為渠道的流量。
根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成正比例，其值為：
E=KBVD
式中：
E－感應電勢；
K－與磁場分布及軸向長度有關的系數；
B－磁感應強度；
V－導電液體平均流速；
D－電極間距；（測量管內直徑）
傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波用一系列的數字處理后，用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4～20mA輸出，報警輸出及頻率輸出，并設有RS－485等通訊接口，并支持HART和MODBUS協議。
產品優勢專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業不受流體密度、粘度、溫度、壓力和電率變化的影響，線性測量原理能實現高精確度測量；測量管內無阻流件，壓損小，直管段要求低；公稱通徑DN10-DN2000覆蓋范圍寬，襯里和電極有多種選擇，能滿足測量多種導電流體的要求；轉換器采用可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗?。?/div>轉換器采用16位嵌入式微處理器，全數字處理，運算速度快，抗干擾能力強，測量可靠，精確度高，流量測量范圍度可達1500：1；高清晰度背光LCD顯示，全漢字菜單操作，使用方便，操作簡單，易學易懂；具有RS485或RS232O數字通訊信號輸出；具有電導率測量功能，可以判別傳感器是否空管，具有自檢與自診斷功能；采用SMD器件和表面安裝技術，電路可靠性高；可用于相應的防爆場合。技術參數專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業公稱通徑 50，100，200，400，600，800(mm) 工作壓力 0.6、1.0、1.6 連接方式 法蘭型 襯里材質 氯丁橡膠 電極材質 含鉬不銹鋼、鈦、哈氏合金C、特殊 結構形式 分體型，沉浸 被測介質溫度 0～+40℃ 供電電源 AC220V、DC24V、12V 耗能功率 小于15W 精確度 ±1.5%，±2.5%(與仿真?zhèn)鞲衅骱嫌脮r(shí)） 大潛水深度 10M 信號輸出 4-20mA，RS485 被測介質導電率 大于 20μS/cm
產品安裝安裝電磁流量計時，需要注意以下幾點：安裝位置：電磁流量計應安裝在管道上游，以確保流體在進入流量計之前能夠均勻分布。同時，安裝位置應便于維修和校準。管線準備：清理管道內部，防止管內殘留物影響電磁流量計。準備相應法蘭和密封材料，并根據流量計尺寸和規格準備接口處的防震墊。安裝方法：通常通過法蘭連接，使用正確工具和扭矩緊固法蘭，以防泄漏。接口處需加裝防震墊，避免因管道震動引起干擾。接線方式：按照電磁流量計說明書上的接線圖進行接線，確保電纜與端子之間連接牢固可靠，并避免信號線和電源線間的干擾。校準及試運行：安裝完成后進行校準，以保證測量結果的準確性。試運行前檢查各部件是否正常安裝并緊固。環境要求：電磁流量計安裝位置應避免強烈震動和強電磁場的影響。建議垂直安裝，如果水平安裝，應確保兩電極在同一水平面上。直管段要求：保持前10后5倍的管徑長度作為直管段，這對于減少氣泡和固體顆粒的影響至關重要。焊接安裝：避免將流量計焊接連接，以免損壞流量計。接地措施：變送器外殼、屏蔽線、測量管及變送器兩端管道都需要接地，并設置單獨接地點，以提高測量準確度。陽光直射：避免電磁流量計直接受陽光直射，高溫可能導致。QTLD/F非滿管流量計基本功能：可用于開放式非滿管管道流量的測量；可應用于市政雨水、廢水、污水排放和灌溉用水管道等場所的連續計量；可實現正向和反向雙向流量測量；傳感器可在惡劣的現場和污水水質下長期工作；流量測量精度高，而且不受下游、支流擁堵、阻塞等因素的影響；測量管道的直管段要求為管道直徑的10倍長度；背光源液晶顯示器，不管是強光下還是夜晚都能夠清晰讀取測量數據；非滿管流量計顯示及輸出功能齊全，可顯示瞬時流量、流速、累積流量等數據，并具有計算機通訊接口232、485（選配件）；相關產品X亚洲午夜久久一区-婷婷综合视频在线观看-91精品综合久久久久久久久久久-人妻区一区二区三区四 | 色哟哟精品1精品2-中文字幕自拍偷拍日韩-亚洲欧美日韩女同一区视频-天天拍天天干天天7操 | 色先锋国产成人资源-国产人妻一区二区三区-大香蕉伊人久久精品-欧美日韩国产另类一区二区 | 亚洲精品九一国产九九蜜桃-思思久久这里只有精品-日韩人妻资源网址-国产精品久久视频在线播放 | 国产 69 精品久久久久久-亚洲欧美日韩综合在线成成-久久97久久97精品免视看清纯-中文字幕日韩在线一区国内 | 婷婷久久久一区二区-欧美高清一区二区三区不卡视频-久久伊人网亚洲精品-在线人妻久久中文字幕 | 婷婷久久综合久综合-久久99人人妻免费精品视频-2023日韩成人欧美天天干-久久精品国产乱子伦中文 91人妻精品国产麻豆国产网站在线-亚洲婷婷精品av久久蜜桃久久-亚洲欧美日韩另类电影网-美女一区二区三区图片 | 91人妻精品国产麻豆国产网站在线-亚洲婷婷精品av久久蜜桃久久-亚洲欧美日韩另类电影网-美女一区二区三区图片 | 久久人人妻人妻精品-成人精品一区二区三区日本久久9-91超碰在线地址-激情五月婷婷红人馆 | 欧美日韩国产一区二区三区-精品乱子伦一区二区三区四区-日韩免费在线观看视频网站-亚洲精品午夜久久久久久久 | 久久三级久久三级久久-精品国产麻豆国产自-av中文天堂在线播放-日韩av激情综合网 | 91国产在线视频免费播放-日韩在线视频你懂的-欧美日韩成人免费电影-久久久国产成人精品视频 | 日韩中文字幕a欧美v-国产69精品久久久久999天美-人妻熟女,日韩有码-久久免费看女人 | 高清不卡一卡二卡网址-国产麻豆国产精品-中文字幕 精品人妻-婷婷re99久久精品国产 | 人妻av中文字幕一区二区三区-99久久蜜av毛片毛片正在-国产精品成人av在线观看-日韩欧美中文宇幕无敌色 | 国产色片在线观看的-婷婷伊人婷婷婷婷婷-久久99热精品在线-激情五月天啪啪啪 | 精品久久久亚洲中文字幕-久久婷婷777视频-国产精品免费久久久久-亚洲国产麻豆中文 | 91人妻精品国产麻豆国产网站在线-亚洲婷婷精品av久久蜜桃久久-亚洲欧美日韩另类电影网-美女一区二区三区图片 | 久久久艹大香蕉伊人网-无套内射高清在线-日韩最新av在线-国产99免费手机在线视频 | 人人射人人舔人人干-中文字幕日韩精品资源av在线-久久久久久久久久电影院-久久不射热爱视频精品在线观看 | 日韩 视频 在线观看-91精品久久久老熟女九色91-国产不卡av一区二区三区-久久人人爽人人网站 | 中文字幕日韩av手机在线观看-久久久久草视频精品-成人大片网站视频中文字幕-五月色婷婷综合在线 亚洲成人卡通动漫在线观看-人妻一区二区 久久-久久99国产成人精品久久久-亚洲欧美日韩 一区 | 五月婷婷丁香婷婷爱爱-婷婷激情久久成人网-天天操天天草天天干天天日-欧美日韩一区二区一卡二卡 超碰免费在线97资源-99热在线视频观看免费-久久久久人妻一区精品免费看-超碰免费人妻中文 | 欧美亚洲国产日韩成人在线-欧美黑人激情精品在线-精品久久久久久久久久久久久蜜桃-91福利色免费观看 | 日韩天堂,国产av-高清日韩精品视频在线观看-制服 中文 人妻 字幕-日韩av伦理片v一 | 亚洲国产一区二区三区情事韩国-日本精品久久久人妻-2019中文字幕自拍偷拍-国产日韩美女主播自卫视频 | 麻豆av在线一区二区-色婷婷免费在线视频观看-国产又粗又长又黄又大又爽的视频免-激情四射五月开心六月婷婷 | 国产av天堂久久久久-午夜精品福利国产人妻-国产精品久久久久妇女蜜臀-日韩av中文字幕在线观 | 99国产精品欲av探花-国产精品中文字幕不卡-国产99精品久久久久久久久久-伊人久久综在合线亚洲91 麻豆黄片在线观看-日韩日韩日韩日韩日韩熟女-中文字幕精品熟女人妻-69精品人妻久久久久久久 | 日韩av色图网站-久久97视频在线观看-日韩一区二区久久久久久久-超碰av男人天堂 | 国产又粗又猛又大爽又黄又硬视频-蜜桃av一区二区三区精品人妻-91成人国产在线免费观看-91成人精品一区二区三区四区 | 日本午夜精品一区二区三区-91av中文字幕在线观看-巨大黑人xxxxx高潮在线网-婷婷七月丁香久久 | 91精品国产高清极品美女-91精品人妻一区二区三区蜜桃成人-91在线一区二区三区四区五区六区-激情五月婷婷综合激情五月 | 91自拍网在线播放-熟女av在线一区二区三区-欧美激情一区二区三区在线视频hd-熟妇人妻中文字幕在线视频 | 日本一区二区制服丝袜内射-色婷婷福利视频免费视频-久久久久久精品人妻一区蜜月-亚洲va国产va欧美 | av大香蕉一区二区-精品久久久久久久久久久久包黑料-色婷婷丝袜美腿亚洲综合-91精品国产拍在线 | 日韩一二三av-久久久国产精品免费免费99-年轻的嫂子1中文字幕-欧美少妇伦理片电影 | 国产又粗又长又大又爽又黄-丰满人妻一区二区三区精品高-久久久久亚洲精品日久生情-国产欧美日韩精品免费 | 麻豆黄片在线观看-日韩日韩日韩日韩日韩熟女-中文字幕精品熟女人妻-69精品人妻久久久久久久 | 人妻中文字幕乱子伦-欧美激情一区二区三区在线观看-成人伊人青草久久综合网破解版-国产精品久久久久久9999 | 日韩成人在线视频一区-久久精品亚洲免费视频-久久精品天海翼av-91福利免费看片 |
