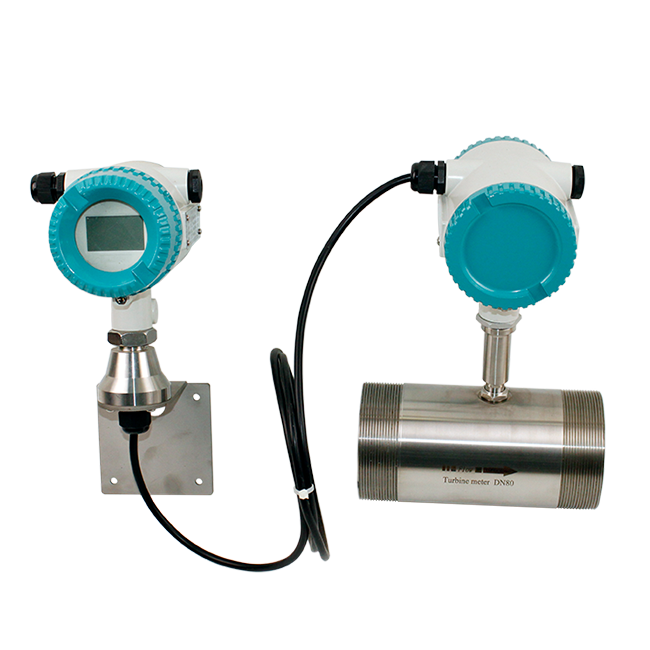

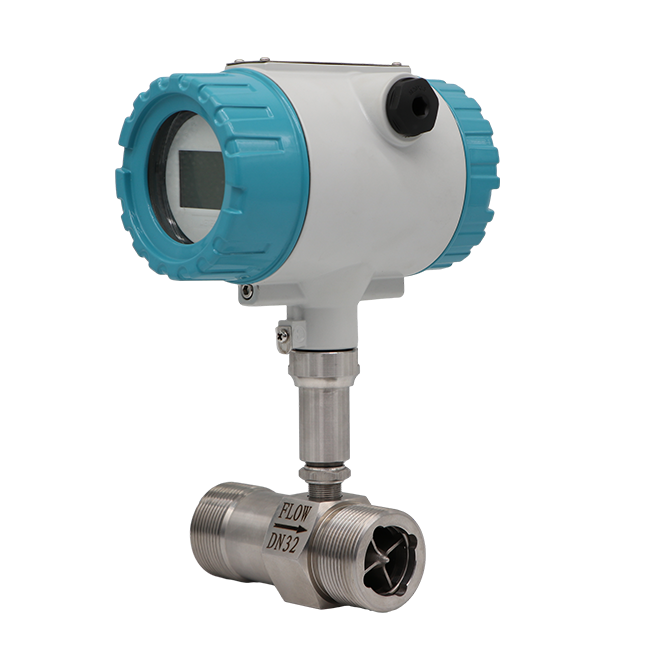

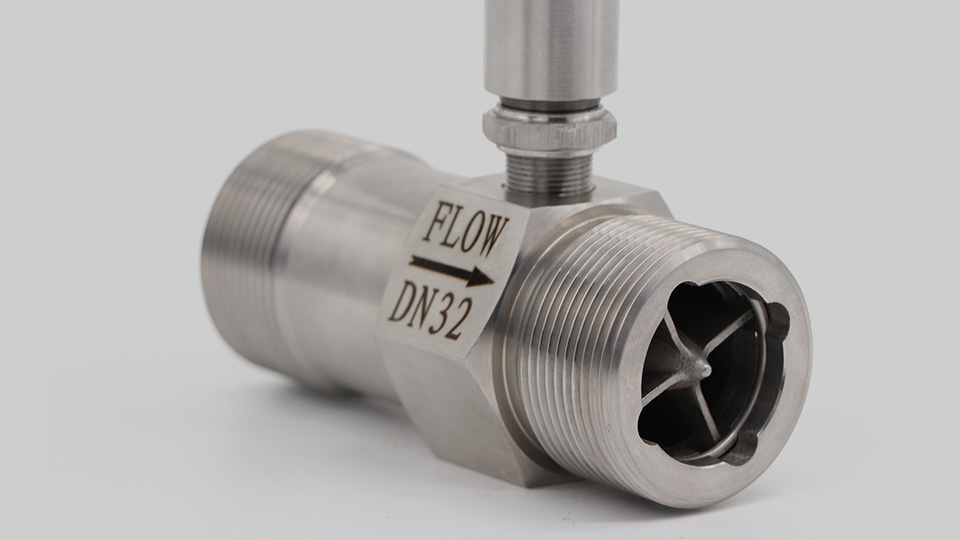

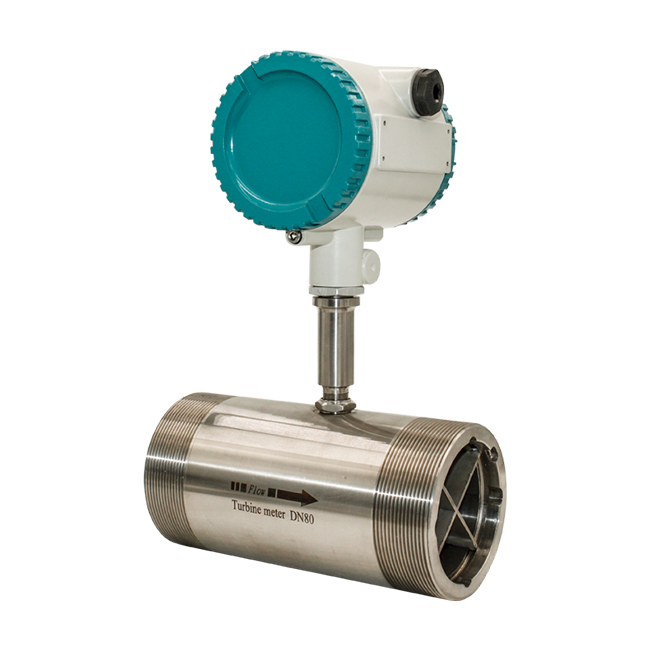

螺紋式渦輪流量計
LWGY系列渦輪流量計是速度式流量計中的主要種類,當被測流體流過渦輪流量計傳感器時，在流體的作用下，葉輪受力旋轉，其轉速與管道平均流速成正比，同時，葉片周期性地切割電磁鐵產生的磁力線，改變線圈的磁通量，根據電磁感應原理，在線圈內將感應出脈動的電勢信號，即電脈沖信號，此電脈動信號的頻率與被測流體的流量成正比。
工作原理
產品優勢
技術參數
產品安裝

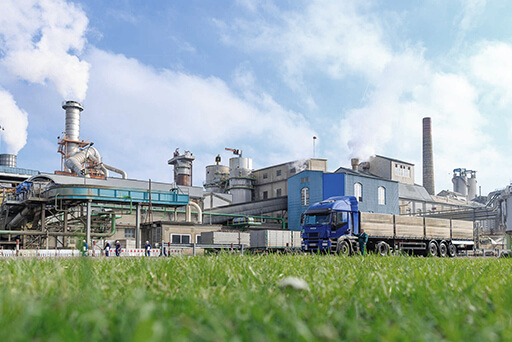

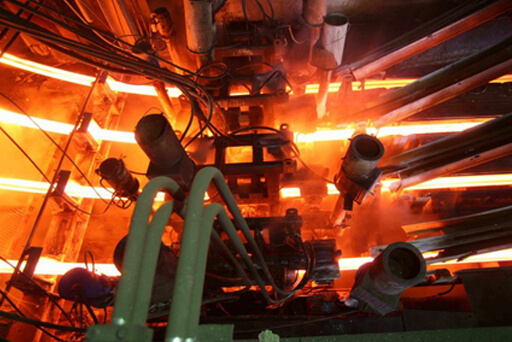

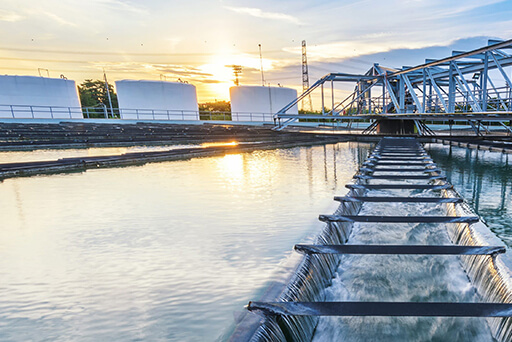

行業應用
工作原理專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由永久磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量和累計量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：Q=3600×f/k
式中：
f——脈沖頻率[Hz]；
k——傳感器的儀表系數[1/m]，由校驗單給出。若以[1/L]為單位Q=3.6×f/k
Q——流體的瞬時流量（工作狀態下）[m3/h]；
3600——換算系數。
每臺傳感器的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。
產品優勢專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業測量精度高: 液體渦輪流量計測量精度高，可以達到±0.5%~±1%的測量精度，可以滿足大多數流量測量的要求。響應速度快: 液體渦輪流量計的響應速度極快，可以實現即時測量，同時具有良好的線性性，使得其在控制流量時具有很高的可靠性。結構簡單、使用方便: 液體渦輪流量計結構簡單、使用方便，不需要特別的安裝要求，可以直接安裝在管道上使用，同時還可以通過不同的顯示/信號輸出方式來滿足不同的使用需求。技術參數專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業執行標準 渦輪流量傳感器（JB/T9246-1999） 連接方式 螺紋、卡箍、法蘭、夾裝式 精度等級 ±1%R、±0.5%R、±0.2%R（需定制） 傳感器材質 304、316不銹鋼等 使用條件 介質溫度：-20℃～+120℃ 環境溫度：-20℃～+60℃
相對濕度：5%-90% 大氣壓力：86Kpa～106Kpa信號輸出功能 脈沖信號、4-20mA信號 通訊輸出功能 RS485通訊、HART協議等 工作電源 外電源：24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等
內電源：1組3.6V10AH鋰電池，電池電壓在2.0-3.0V時均可正常工作信號線接口 基本型：豪斯曼接頭或自帶三芯線纜；防爆型、內螺紋M20*1.5 防爆等級 Exia II CT或Exd II BT6 防護等級 IP65或更高可定制

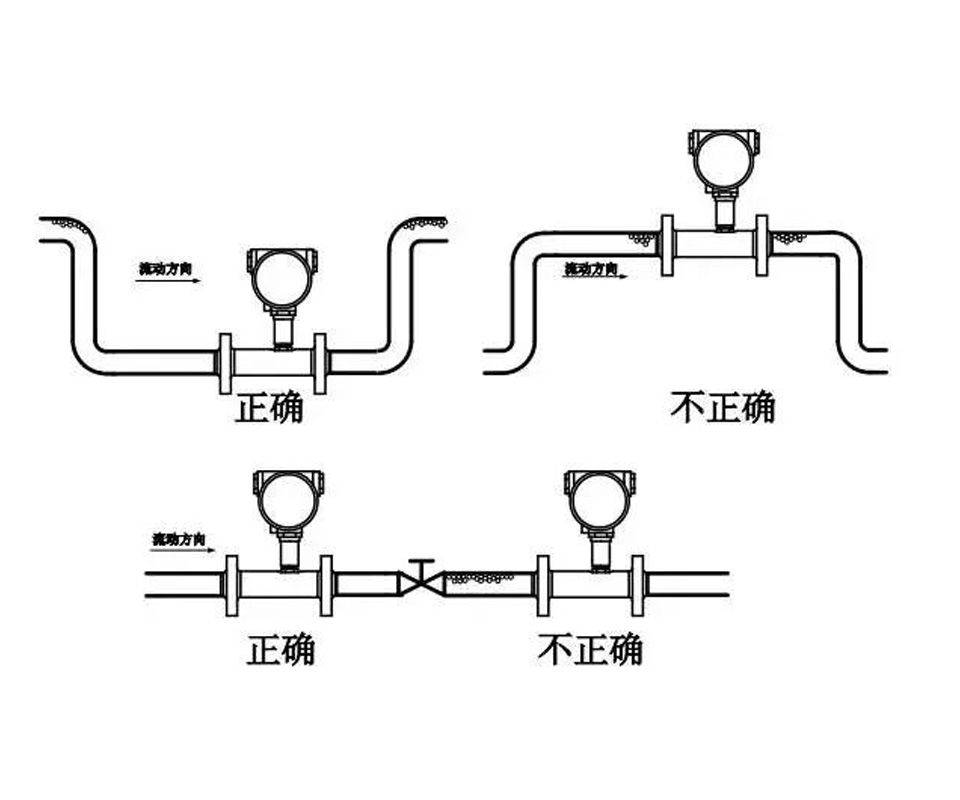

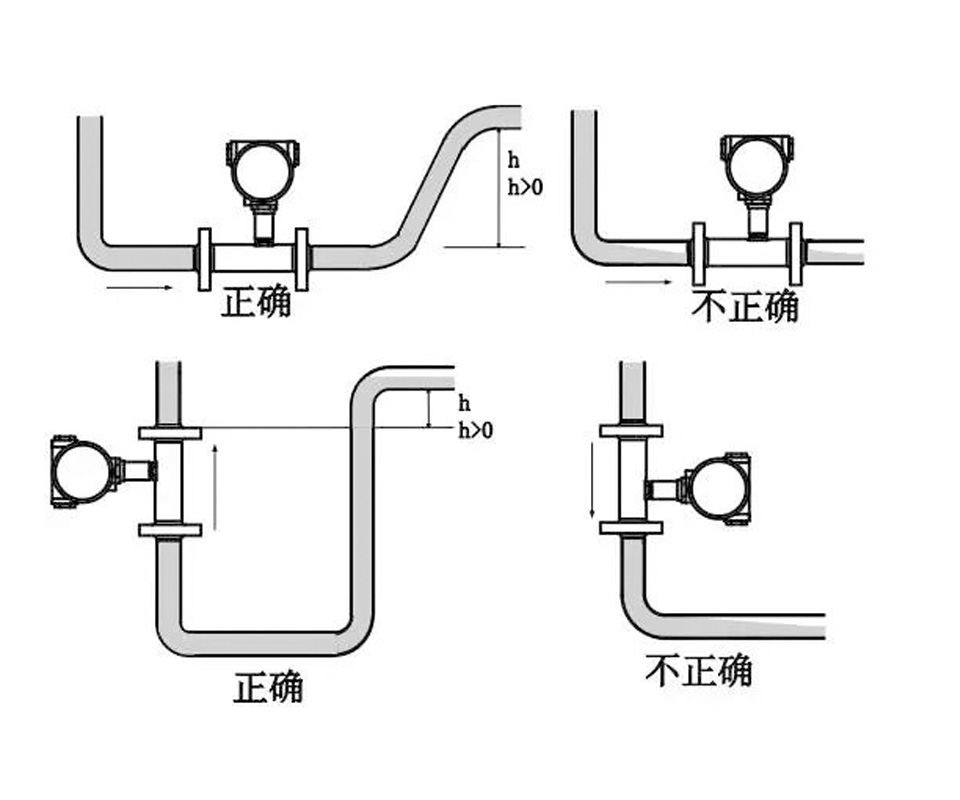

產品安裝安裝位置和方向液體渦輪流量計應安裝在水平管道上，并且在水平面上的傾斜度應不超過5度。液體渦輪流量計應安裝在水平管道上，并且在水平面上的傾斜度應不超過5度。流量計安裝在彎頭、死角處或者直管前后均應保證一定的直管段，其中進口端的直管長度不得少于10倍管道直徑，出口端的直管長度不得少于5倍管道直徑。
安裝管道：流量計應安裝在干燥、清潔的管路上，避免化學腐蝕、脈動流等對流量計帶來的影響。確保管道直徑和流量計的內徑相同或比流量計的內徑略大，當管道直徑比流量計的內徑小時，會對精度帶來影響。避免管道漏氣，漏氣會影響液流速度，從而影響流量計的精度。安裝附件配套的閥門、截止閥、調節閥應正確安裝，閥門應在流量計進口、出口管道上配備。安裝一個過濾器能夠保護流量計避免雜物進入，并且能夠延長流量計運行壽命。注意附件的類型和材質，配套的附件要與管路和流體相匹配，以確保精確測量和長期穩定運行。其他注意事項：對于特殊的介質，應該針對流量計進行選型，選擇適合的流量計。如需測量高粘度液體，安裝時應考慮管道加熱和加熱元件的選擇，以確保流量計正常工作。安裝后需進行靜態和動態壓力試驗，檢查流量計的密封性和精度是否符合要求。總之，正確的安裝液體渦輪流量計對于確保精確測量和長期穩定運行至關重要。在安裝過程中，應注意以上幾個方面，以達到最佳測量效果。X国产麻豆精品网站-精品图套一区二区三区-久久国产综合婷婷-成 人 黄 色 在线观看 | 日本在线一区二区不卡视频-www亚洲精品久久久乳-国产精品人妻熟女av久久夜色-国产自拍激情视频在线观看 | 久久视频成人国产91-六月丁香婷久久-亚洲永久精品日韩成人av-久久最近最新高清中文字幕 | 中文字幕在线播放成人-精品久久99一区二区三区-色综合久久中文字幕-999久久久蜜臀视频最新 | 97精品免费在线观看视频-日韩欧美亚洲另类电影-国产亚洲欧美日韩一区二区三区-久久久精品2020免费观看 | 激情综合色播激情五月俺也去-国产一区二区久久久久久久久-成人午夜片av在线看-国产精品老色批视频 | 亚洲成人青青草综合-91天堂一区二区三区在线观看-人妻千人斩少妇精品-国产一级黄色麻豆网 | 日本久久国产中文字幕一区-亚洲国产日韩欧美综合在线-日韩亚洲综合视频-国产人妻熟女第一页 | 精品午夜一区二区三区四区-91精品91久久久久77777久久玖玖九九-色婷婷久久狠狠干-久久亚洲欧美熟女 | 久久久精品中文字幕麻豆发布-蜜臀av成人精品蜜臀av电影-麻豆激情视频在线播放-日韩中文字幕在线永久免费 | beeg老熟妇喷水-av黄色一级片在线观看第二区-亚洲av日韩综合一区在线观看-婷婷www久久 | 国产91人妻人人做人碰-99久久免费播放在线观看视频-少妇久久久久久被弄到高潮-欧美日韩内射大片 欧美,日韩,免费中文a级-精品一区二区三区中文在线视频-久久热在线视频免费观看-开心六月丁香婷婷久久 | 日韩中文字幕免费在线观看av-日韩毛片视频在线免费看-日韩在线观看免费av一区-91久久精品国产亚洲a∨麻豆 | 日韩亚洲粉嫩素人-91麻豆精品视频网站-日韩美女免费视频观看-九九久久精品免费视频观看 | 五月婷婷丁香婷婷爱爱-婷婷激情久久成人网-天天操天天草天天干天天日-欧美日韩一区二区一卡二卡 超碰免费在线97资源-99热在线视频观看免费-久久久久人妻一区精品免费看-超碰免费人妻中文 | 欧美成人精品高清在线播放-日韩经典 欧美激情-欧美日韩亚洲日日夜夜-久久精品色妇熟妇丰满人妻3 日韩中文欧美在线视频-精品久久三级黄片-久久99爱免费视频-黑人借宿ntr人妻欲求不满 | 欧美日韩国产女主播-五月激情的少妇a-麻豆一区二区中文字幕-国产精品老女人亚洲av无 | 人妻少妇久久精品系列av-久久老司机宅男视频-99国产精品久久久久久久成人熟-欧美日韩操人妻视频 五月婷婷中文字幕-日韩高清自拍偷拍av-久久久亚州精品av-日韩熟女av中文字幕男人总站 | eeuss丝袜诱惑-巨乳美女中出免费看-五月天中文字幕婷婷-五月婷婷六月丁香首页 | 超碰在线99re-亚洲日本韩国欧美一区-免费在线视频观看中文字幕-五月天开心激情四射 | 久久久噜噜噜久久人妻-一区二区三区四区国产亚洲-国产精品久久久麻豆-色综合久久久久久中文网 | 97精品免费在线观看视频-日韩欧美亚洲另类电影-国产亚洲欧美日韩一区二区三区-久久久精品2020免费观看 | 日韩人妻视频在线播放-日韩美av在线www-国产精品久久久久久久久久久久蜜臀-●精品国产综合乱码久久久久 | av天堂中文字幕一区-日韩高清中文字幕一区二区-亚洲国产日韩午夜-久久久久国产综合av天堂 | 国内精品久久久久久久免费蜜桃-超碰国产视频在线观看-国产最新进精品视频-麻豆av在线成人观看 | 日韩中文字幕一区二区不卡-亚洲欧洲日韩av网-黑人中文一区二区三区性-成人激情视频在线手机播放 在线观看视频精品一区二区-少妇人妻精品一区三区二区-99网站视频在线观看免费视频-高清欧美猛交xxxx黑人猛交少妇 | 国产av天堂久久久久-午夜精品福利国产人妻-国产精品久久久久妇女蜜臀-日韩av中文字幕在线观 | 久久久精品熟女亚洲av麻豆-国产精品久久久久久久紧-欧美日韩亚洲高清专区-国产又大又黄又黑又粗 亚洲欧美日韩一级黄片-亚洲精品高清麻豆久久-久久久久久久久久人妻精品-日韩最大av中文字幕在线 | 国产高潮久久久久久久-久久精品国产精品亚洲蜜月-麻豆精品一区二区三区蜜臀-久久婷婷太香蕉大香蕉av | 欧美,日韩,免费中文a级-精品一区二区三区中文在线视频-久久热在线视频免费观看-开心六月丁香婷婷久久 | 亚洲一区二区va在线观看-久久精品色妇熟妇丰满人妻在线-日本久久久久久一级片-人妻少妇嫩草av蜜桃久久久久 | 操老女人熟女人91-日本中文字幕一区在线-精品人妻少妇一区二区三区成人精-麻豆成人免费观视频 | 91国产在线视频免费播放-日韩在线视频你懂的-欧美日韩成人免费电影-久久久国产成人精品视频 | 久久久久久久午夜精品-中文字幕大香蕉在线看-91精品国产99久久久久-欧美黑人巨大吊 | 成人午夜电影福利免费-99久久视频精品-中文字幕在线av观看-欧美国产一区二区三区在线播放 | 超碰天天操天天日-久久草这里只有精品2-国产中文字幕久久久久久-人妻日韩免费看 | 日韩一区二区三区在线视频播放-久久久久亚洲影院精品你懂得-999精品国产久久久久久久-97人妻久久久久 | 人妻中文字幕在线免费观看-91大神视频 久久-久久99国产只有精品-国产不卡一区不不卡二区不卡三区 | 丰满人妻被黑人xxxx一区二区-日韩欧美久久久在线-亚洲av制服丝袜诱惑在线-蜜臀久久久久久久久免费 | 久久久久中文字幕精品-91久久精品在这里色伊人68-国产久久十八禁一区-大香蕉 一条大香蕉 | 97超碰成人免费在线-91国精产品一区二区三区播放-久久精品美女诱惑-国产人成午夜免费看 |
