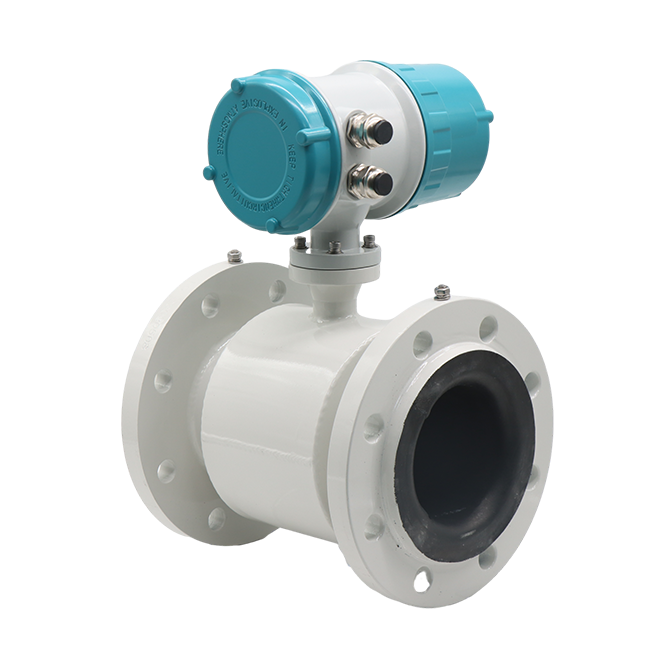

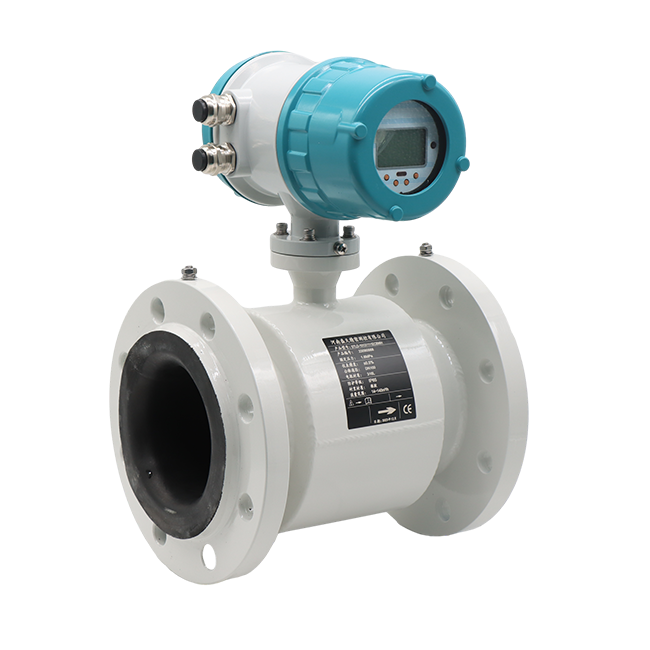

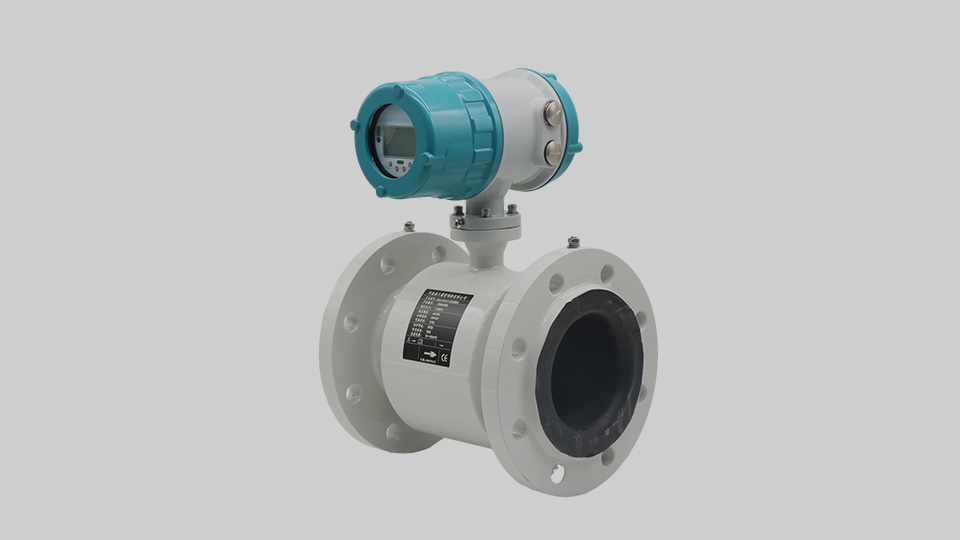

一體式電磁流量計
STLD系列電磁流量計是根據法拉第電磁感應定律進行流量測試的流量計。電磁流量計的優點是壓損極小，可測流量范圍大。更大流量與更小流量的比值一般為20：1以上，適用的工業管徑范圍寬，更大可達3m，輸出信號和被測流量呈線性，精度較高，可測量電導率≥5μs/cm的酸、堿鹽溶液、水、污水、腐蝕性液體以及泥漿、礦漿、紙漿等流體流量。 電磁流量計廣泛應用于石油化工、鋼鐵冶金、給水排水、水利灌溉、水處理、污水處理站(環保污水控制、化工污水、電鍍污水)、造紙(紙漿)、泥漿、醫藥、食品等工農業的生產公司過程流量測量和控制。
工作原理
產品優勢
技術參數
產品安裝
行業應用
工作原理專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成正比例，其值為：
E=KBVD
式中：
E－感應電勢；
K－與磁場分布及軸向長度有關的系數；
B－磁感應強度；
V－導電液體平均流速；
D－電極間距；（測量管內直徑）
傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波用一系列的數字處理后，用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4～20mA輸出，報警輸出及頻率輸出，并設有RS－485等通訊接口，并支持HART和MODBUS協議。
產品優勢專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業不受流體密度、粘度、溫度、壓力和電率變化的影響，線性測量原理能實現高精確度測量；測量管內無阻流件，壓損小，直管段要求低；公稱通徑DN10-DN2000覆蓋范圍寬，襯里和電極有多種選擇，能滿足測量多種導電流體的要求；轉換器采用可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗??；轉換器采用16位嵌入式微處理器，全數字處理，運算速度快，抗干擾能力強，測量可靠，精確度高，流量測量范圍度可達1500：1；高清晰度背光LCD顯示，全漢字菜單操作，使用方便，操作簡單，易學易懂；具有RS485或RS232O數字通訊信號輸出；具有電導率測量功能，可以判別傳感器是否空管，具有自檢與自診斷功能；采用SMD器件和表面安裝技術，電路可靠性高；可用于相應的防爆場合。技術參數專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業性能 技術參數 公稱通徑 DN3——DN3000mm 精度 示值的±0.5%,可選示值的±0.3%或±0.2% 襯里材料 聚四氟乙烯,PFA,F46,氯丁橡膠,聚氨酯橡膠,高溫橡膠 電極材料 SUS316,哈氏合金B(yǎng)/C,鈦,鉭,鉑銥合金,不銹鋼涂覆碳化鎢 電極形式 標準型,刮刀型,可更換型 連接方式 法蘭連接,插入式連接,卡箍連接,夾持式連接,由壬式連接 介質溫度 一體型 -20℃～+60℃ 分體式 氯丁橡膠襯里、聚氨酯襯里 -10℃～+80℃ PTFE襯里、PFA襯里、F46襯里 -10℃～+160℃ 公稱壓力 0.6～4.0Mpa（特殊壓力可定制） 環境溫度 -25℃～+60℃ 環境濕度 5～100%RH（相對濕度） 介質導電率 ≥20μs/cm 測量范圍 1500：1 流速設定<15m/s 結構形式 一體型、分體型、沉浸型、防爆型 防護等極 IP65、IP68可選 防爆標志 ExmdIIT 4 產品標準 JB/T9248-1999電磁流量計
襯里材料主要性能：
襯里材料 主要性能 適用范圍 聚四氟乙烯
（PTFE）1、塑料中化學性能較穩定的一種材料能耐沸騰的鹽酸、硫酸和王水,也能耐濃堿和各種有機溶劑,不耐三氟化氯、高流速液氟、液氧、臭氧的腐蝕。2、耐磨損性能差 濃酸,堿等強腐蝕介質 PFA 耐腐蝕性同PTFE,抗負壓能力強 能用于負壓狀態 F46 1、耐腐蝕能力同PTFE 2、能耐低磨損3、抗負壓能力強 1、同PTFD
2、能用于低磨損介質氯丁橡膠 1、有極好的彈性,高度的扯斷力,耐磨性能好2、耐一定低濃度酸,堿,鹽介質的腐蝕,不耐氧化性介質的腐蝕 水、污水、礦漿、弱磨損性的泥漿 聚氨酯 - 有極好的耐磨性（相當于天然橡膠的10倍）
- 耐酸、堿性能較差
- 不能用于混有有機溶劑的水
中性強磨損的礦漿、煤漿、泥漿等
電極材料耐腐性能：
電極材料 耐腐蝕性能 SUS316 用于工業水,生活用水，具有弱堿腐蝕性的介質,
廣泛用于石油,化工,尿素,維尼綸等工業不銹鋼涂覆碳化鎢 用于無腐蝕性、強磨損性介質 哈氏合金B(yǎng)（HB） 對沸點以下一切濃度的鹽酸有良好的耐蝕性,也耐硫酸、磷酸、氫氟酸、有機酸等非
氧化性酸、堿、非氧化鹽液的腐蝕哈氏合金C（HC） 能耐氧化性酸,也耐氧化性鹽類或含其他氧化劑的腐蝕。 鈦（Ti） 能耐海水,各種氯化物和次氯酸鹽,氧化性酸,堿的腐蝕,不能耐較純的還原性酸的腐蝕。但如果酸中含有氧化劑時,則腐蝕大為降低。 鉭(Ta) 具有優良的耐腐蝕性,和玻璃很相似,除了氫氟酸、發煙硫酸、堿外,幾乎能耐一切化學介質的腐蝕。 鉑-銥合金 幾乎適用所有化學物質,但不適用于王水和銨鹽。
產品安裝安裝電磁流量計時，需要注意以下幾點：安裝位置：電磁流量計應安裝在管道上游，以確保流體在進入流量計之前能夠均勻分布。同時，安裝位置應便于維修和校準。管線準備：清理管道內部，防止管內殘留物影響電磁流量計。準備相應法蘭和密封材料，并根據流量計尺寸和規格準備接口處的防震墊。安裝方法：通常通過法蘭連接，使用正確工具和扭矩緊固法蘭，以防泄漏。接口處需加裝防震墊，避免因管道震動引起干擾。接線方式：按照電磁流量計說明書上的接線圖進行接線，確保電纜與端子之間連接牢固可靠，并避免信號線和電源線間的干擾。校準及試運行：安裝完成后進行校準，以保證測量結果的準確性。試運行前檢查各部件是否正常安裝并緊固。環境要求：電磁流量計安裝位置應避免強烈震動和強電磁場的影響。建議垂直安裝，如果水平安裝，應確保兩電極在同一水平面上。直管段要求：保持前10后5倍的管徑長度作為直管段，這對于減少氣泡和固體顆粒的影響至關重要。焊接安裝：避免將流量計焊接連接，以免損壞流量計。接地措施：變送器外殼、屏蔽線、測量管及變送器兩端管道都需要接地，并設置單獨接地點，以提高測量準確度。陽光直射：避免電磁流量計直接受陽光直射，高溫可能導致。相關產品X国产又粗又猛又爽又黄a-1204人妻一区二区三区-av 日韩精品 中文字幕-亚洲欧美日韩激情在线 | 久久美女大尺度免费视频-精品人妻伦一二三区久久春菊一-久久99久久久极品-天天操天天日天天天射 成人欧美一区二区三区的电影蜜臀-精品视频1区2区3区-18禁无遮挡久久久久久-亚洲av久久激情 | 国产精品亚洲精品久久精品-嫩草久久婷婷嫩草-日韩三区av在线-久久久精品人妻蜜桃 | 69精品久久久久第1集-日韩午夜大码人妻av-天天做天天干天天操天天射-蜜桃臀久久久蜜桃臀久久久电影 | 国产一区二区三区不卡在线观看-成年人午夜在线视频-91熟女国产老熟女-国产hmn在线播放 | 日本激情视频久久久-日韩黄页在线免费观看-日韩毛片网站免费-日韩欧美国产一区二区 | av天堂中文字幕一区-日韩高清中文字幕一区二区-亚洲国产日韩午夜-久久久久国产综合av天堂 | 麻豆美女丝袜人妻中出-26uuu国产一区二区-久久久久人妻二区精品一g可怜-欧美中文字幕在线观看第一页 | 久久久久久黄色十八禁-成人一区二区三区中文字幕-超碰个人大香蕉-久久久中文系列 | 中文字幕在线播放成人-精品久久99一区二区三区-色综合久久中文字幕-999久久久蜜臀视频最新 | 人妻熟女中文字幕在线视频-久久亚洲日本人妻视频-人妻丝袜julia中文字幕-亚洲精品中文字幕免费在线 | 麻豆制作男人捅女人逼-丰满人妻日韩一区二区三区-激情五月婷婷啪啪福利av-国产精品成人777 | 伊人久久综合五月天-日韩成人一级片免费观看-日日狠狠久久偷偷综合色-狠狠婷婷综合久久久久久88av | 久久久亚洲精品蜜桃-久久亚洲精品久久久久-日韩亚洲中文字幕人妻-久久久熟妇熟女ⅹxxxhd | 久久99麻豆精品小视频-国产精品18欠久久久久久-日本二区高清不卡码-av在线中文播放观看 | 久久精品国产91久久麻豆自制-国产又黄又粗又长无遮挡-97超碰激情电影在线播放-精彩免费视频久久久 | 日韩中文字幕一区二区不卡-亚洲欧洲日韩av网-黑人中文一区二区三区性-成人激情视频在线手机播放 在线观看视频精品一区二区-少妇人妻精品一区三区二区-99网站视频在线观看免费视频-高清欧美猛交xxxx黑人猛交少妇 | 人人妻人人添人人爽欧美一区-97精品国产999-国产av一区二区三区色噜噜-99国产精品成人在线 | 日韩日韩日韩av高清-99热官网精品在线-久久不射av中文字幕-天天日天天舔天天射天天干 | 99欧美一区二区三区-色综合av在线导航-蜜臀久久99精品久久久视频-日韩人妻激情瑟瑟 | 亚洲国产成人精品mv在线观看-91国偷自产一区二区三区老熟女-国产成人精品亚洲精品-欧美熟女日韩精品久久 | 麻豆美女丝袜人妻中出-26uuu国产一区二区-久久久久人妻二区精品一g可怜-欧美中文字幕在线观看第一页 | 99热国内精品永久免费观看-日韩午夜小视频合集-国产又大又黄又猛的视频-欧美日韩免费高清在线观看 | 欧美,日韩,免费中文a级-精品一区二区三区中文在线视频-久久热在线视频免费观看-开心六月丁香婷婷久久 | 激情五月婷婷俺也去-色综合久久激情五月-91麻豆精品小视频-国产五月婷婷久久在线 | 麻豆av在线一区二区-色婷婷免费在线视频观看-国产又粗又长又黄又大又爽的视频免-激情四射五月开心六月婷婷 | 2012中文字幕视频大全-999精品嫩草久久久久久99-久久精品蜜桃动漫一区二区-制服丝袜在线人妻中文 | 国产成人久久久久久久久久久-日韩欧美国产成人-97中文字幕免费视频观看-a国产欧美久久久不卡精品 | 中文字幕日产人妻久久-人妻性色av乱码一区二区三区-久久久久北条麻妃性色av-91精品国产乱码久久久久久古装 | 激情综合五月激情综合五月-高清有码在线观看中文字幕-久久99久久人婷婷精品综合-久久婷婷婷婷婷婷婷婷婷婷 | 亚洲va欧美va人人爽2-中文字幕人妻少妇精品-91超碰国产熟女嗷嗷-欧美午夜精品久久久久久免费 | 国产欧美日韩综合视频二区-精品人妻久久久久久888不-av日韩美女人妻丝袜欧-国产一区二区三区免费av | 欧美一区二区日本国产激情-日韩亚洲欧洲人妻三区中文字幕-欧美日韩卡一卡二卡三-69 久久99精品久久久 | 色婷婷狠狠狠...-亚洲天堂久久偷拍网-激情综合网之激情五月-日韩av第一区福利 | 久久人妻系列网-精品制服丝袜一区二区三区-麻豆18禁在线观看-国产成人 综合亚洲 天堂 | 热re99国产精品66热-婷婷六月色综合国产-国产精品久久高潮呻吟av-日韩午夜免费av | 激情综合五月激情综合五月-高清有码在线观看中文字幕-久久99久久人婷婷精品综合-久久婷婷婷婷婷婷婷婷婷婷 | 人妻精品免费一区二区三区四区-日韩亚洲欧美在线第一-国产精品永久免费99久久-日韩三级四级成人黄色 | 日韩女优人妻系列-久久88色综合-日韩一区二区三区在线观看视频网d-中文字幕美腿丝袜亚洲 | 国产91人妻人人做人碰-99久久免费播放在线观看视频-少妇久久久久久被弄到高潮-欧美日韩内射大片 欧美,日韩,免费中文a级-精品一区二区三区中文在线视频-久久热在线视频免费观看-开心六月丁香婷婷久久 | 日韩av欧美一区-日本久久综合久久-好好干天天日狠狠操-日本久久精品久久 |
